מפרט טכני
טווח הסלילים זמין עם קטרים שונים של צינורות, אורכי צינור, דירוגי לחץ וגדלי חיבור NPT. תצורות אלו מאפשרות לרוכשים לבחור שילוב מתאים בהתאם להתקנה המיועדת להגנה מפני אש.
| משקל ברוטו (ק"ג) | לחץ מקסימלי (בר) | קוטר פנימי של צינור (מ"מ) | קוטר חיצוני של צינור (מ"מ) | חוט זכר NPT לשקע צינור | חוט נקבה של כניסת סליל NPT | אורך צינור (מ') | מידה מס' |
|---|---|---|---|---|---|---|---|
| 17 | 21 | 10 | 15 | 3/8 | 3/8 | 15 | 1 |
| 20 | 21 | 10 | 15 | 3/8 | 3/8 | 21 | 1 |
| 19 | 21 | 13 | 19 | 1/2 | 1/2 | 15 | 1 |
| 21 | 21 | 13 | 19 | 1/2 | 1/2 | 21 | 1 |
| 17 | 19 | 19 | 27 | 3/4 | 3/4 | 12 | 1 |
| 17 | 21 | 10 | 15 | 3/8 | 3/8 | 15 | 1 |
| 20 | 21 | 10 | 15 | 3/8 | 3/8 | 21 | 1 |
| 19 | 21 | 13 | 19 | 1/2 | 1/2 | 15 | 1 |
| 21 | 21 | 13 | 19 | 1/2 | 1/2 | 21 | 1 |
נתוני משקל ולחץ נוספים
| משקל ברוטו (ק"ג) | לחץ מקסימלי (בר) | מידה מס' |
|---|---|---|
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
| 15 | 21 | 1 |
| 16 | 21 | 1 |
התצורות המפורטות מכסות קטרים פנימיים של צינור מ-10 מ"מ עד 19 מ"מ, קטרים חיצוניים של צינור מ-15 מ"מ עד 27 מ"מ, אורכי צינור מ-12 מ' עד 21 מ', ודירוגי לחץ מרביים של 17 בר או 21 בר. אפשרויות החיבור כוללות תצורות 3/8, 1/2 ו-3/4 NPT.
תצורת צינור וחיבור
הצינור הוא חלק חשוב ממכלול הסליל הכולל מכיוון שהקוטר, האורך, דירוג הלחץ וגודל החיבור שלו קובעים כיצד ניתן לשלב את הציוד במערכת הגנה מפני אש.
התצורות הזמינות כוללות:
- • קוטר פנימי של צינור 10 מ"מ עם קוטר חיצוני 15 מ"מ
- • קוטר פנימי של צינור 13 מ"מ עם קוטר חיצוני 19 מ"מ
- • קוטר פנימי של צינור 19 מ"מ עם קוטר חיצוני 27 מ"מ
- • אורכי צינור של 12 מ', 15 מ' ו-21 מ'
- • אפשרויות חיבור 3/8, 1/2 ו-3/4 NPT
יציאת הצינור משתמש בהברגה זכרית NPT, בעוד שכניסת הסליל משתמשת בהברגה נקבה של NPT. על הקונים לוודא את תצורת החיבור הנדרשת מול הצנרת או הציוד הקיים להגנה מפני אש לפני ההזמנה.
עיצוב מעשי לניהול צינורות

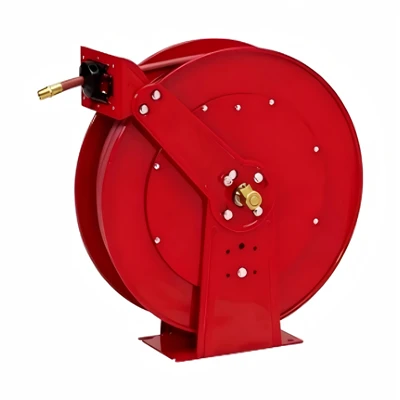

סליל הצינור המתכת מספק מבנה אחסון מוגדר עבור הצינור במקום להשאיר אותו מסודר באופן רופף סביב אזור ההתקנה. זה עוזר לשמור על עמדת ציוד מסודרת ומספק מיקום ייעודי לאחסון צינורות.
אחסון מאורגן
הצינור כרוך סביב מבנה הסליל כאשר אינו בשימוש, ועוזר לשמור את הציוד מסודר באזור ההתקנה המיועד לו.
פריסה מבוקרת
סידור הסלילים מאפשר לשלוף את הצינור ממצב האחסון שלו כאשר יש צורך בציוד הכיבוי.
עמדת ציוד נגיש
סליל הממוקם כראוי מקל על הזיהוי והגישה לצינור. ההתקנה צריכה לקחת בחשבון את פריסת הבניין שמסביב ואזור הגישה הנדרש.
בדיקה שגרתית קלה יותר
מיקום צינור קבוע יכול להפוך את הבדיקה החזותית לנוחה יותר. צוות התחזוקה יכול לבדוק את הצינור, מבנה הסליל, החיבורים והאזור שמסביב כחלק מבדיקת ציוד שגרתית.
בחירת לחץ וצינורות
יש לקחת בחשבון את מידות הלחץ והצינור יחד בעת בחירת התצורה המתאימה. הנתונים הזמינים כוללים דירוג לחץ מרבי של 17 בר ו-21 בר.
תצורות הצינור מכסות שלושה שילובי קוטר:
| קוטר פנימי של צינור | קוטר חיצוני של צינור | אורך צינור זמין |
|---|---|---|
| 10 מ"מ | 15 מ"מ | 15 m / 21 m |
| 13 מ"מ | 19 מ"מ | 15 m / 21 m |
| 19 מ"מ | 27 מ"מ | 12 m |
מפרטים אלה מספקים אפשרויות תצורה שונות עבור פרויקטים עם דרישות צינור שונות. יש להתאים את הדגם הנבחר למערכת ההגנה מפני אש בפועל ולא לבחור רק לפי אורך הצינור.
אפשרויות חיבור NPT
תצורת החיבור היא שיקול חשוב נוסף במהלך בחירת המוצר.
השילובים הזמינים כוללים:
| חוט זכר NPT לשקע צינור | חוט נקבה של כניסת סליל NPT |
|---|---|
| 3/8 | 3/8 |
| 1/2 | 1/2 |
| 3/4 | 3/4 |
יש לבדוק את גודל השקע והכניסה מול רכיבי הצנרת והחיבור הנדרשים לפני ההתקנה. אישור הפרטים הללו בשלב הצעת המחיר יכול לעזור להפחית בעיות תאימות במהלך ההרכבה.
יישומים
ניתן לשלב את סליל הצינור המתכת בסידורי ציוד מיגון אש בסביבות מסחריות ותעשייתיות שונות.
מבנים מסחריים
בנייני משרדים, נכסים מסחריים ומתקנים אחרים עשויים להשתמש בציוד סליל צינור כחלק מהסידורים הייעודיים להגנה מפני אש.
מחסנים
מחסנים ומתקני הפצה יכולים להשתמש בציוד מאורגן לאחסון צינורות במקומות בהם נדרש ציוד כיבוי נגיש.
מפעלים וסדנאות
אזורי ייצור תעשייתיים ובתי מלאכה עשויים לדרוש אחסון צינורות ייעודי בהתאם לפריסת הבניין שלהם ולתכנון ההגנה מפני אש.
מתקנים ציבוריים ומוסדיים
בתי ספר, מבני ציבור, משרדים ומתקנים מוסדיים עשויים לדרוש גם ציוד מאורגן לצינור כיבוי באזורים ייעודיים.
שיטת היישום וההתקנה הסופית צריכה תמיד לעמוד בדרישות הפרויקט הרלוונטיות ותקנות ההגנה המקומיות מפני אש.
שיקולי התקנה
מיקום נכון חשוב הן לנגישות והן לתחזוקה שוטפת. לפני ההתקנה, קונים וקבלנים צריכים לבדוק את הקיר או אזור ההרכבה הזמין, הציוד שמסביב, כיוון פריסת הצינור ומיקום החיבור.
שיקולים מרכזיים כוללים:
- • מקום התקנה פנוי
- • מצב הרכבה
- • כיוון פריסת הצינור
- • תאימות חיבור
- • גישה מסביב לסליל
- • פינוי מציוד שמסביב
- • דרישות התקנה מקומיות
מיקום ההתקנה צריך לאפשר גישה לצינור ללא חסימה מיותרת.
מדריך לבחירת מוצרים
בחירת התצורה המתאימה מתחילה בדרישות בפועל של ההתקנה ולא פשוט בבחירת הצינור הגדול ביותר או הארוך ביותר.
שלב 1: אשר את קוטר הצינור
בדוק את הקוטר הפנימי והחיצוני הנדרש בהתאם למערכת ההגנה מפני אש המיועדת.
שלב 2: אשר את אורך הצינור
אורכי צינור זמינים כוללים 12 מ', 15 מ' ו-21 מ'. יש לקבוע את האורך המתאים בהתאם לפריסת ההתקנה ולכיסוי הנדרש.
שלב 3: בדוק את דרישת הלחץ
מפרטי הלחץ המרבי הזמינים כוללים 17 בר ו-21 בר. התצורה שנבחרה צריכה להתאים לדרישות המערכת.
שלב 4: אשר חיבורי NPT
בדוק אם גדלי החיבור והכניסה הנדרשים הם 3/8, 1/2 או 3/4.
שלב 5: אשר כמות
עבור פרויקטים מסחריים או הזמנות הפצה, אשר את הכמות הנדרשת ואת התצורה עבור כל אצווה לפני הייצור.
ייצור ובקרת איכות
הייצור צריך לעקוב אחר תצורת המוצר המאושרת כך שמידות הצינור, מפרטי החיבור ודרישות אחרות יישארו עקביות לאורך כל ההזמנה.
תהליך הייצור הכללי כולל:
- • סקירת דרישות:דרישות טכניות, כמות, תצורת צינור, פרטי חיבור ומפרטים אחרים נבדקים לפני הייצור.
- • אישור תצורה:קוטר הצינור שנבחר, אורך הצינור, דירוג הלחץ, גודל החיבור ופרטים נוספים מאושרים.
- • ייצור והרכבה:הסליל והרכיבים הנלווים מיוצרים ומורכבים בהתאם לתצורה המאושרת.
- • בדיקת איכות:מוצרים מוגמרים נבדקים לגבי מראה, מצב הרכבה ועקביות עם המפרט המאושר.
- • אריזה ומשלוח:המוצרים שהושלמו נארזים בהתאם לדרישות ההזמנה וההובלה.
עבור רכישה חוזרת, שמירה על המפרט המאושר יכול לעזור לשמור על עקביות בין הזמנות שונות.
רכש ותצורה מותאמת אישית
עבור קבלנים, מפיצים, ספקי ציוד מיגון אש ורוכשי פרויקטים, בחירת מוצר כוללת לרוב יותר ממפרט אחד.
בעת בקשת הצעת מחיר, הקונים יכולים לספק:
- • כמות נדרשת
- • קוטר פנימי וחיצוני של הצינור
- • אורך צינור נדרש
- • דרישת לחץ מקסימלית
- • גודל חיבור NPT
- • דרישות התקנה
- • שרטוטי פרויקט, אם קיימים
- • דרישות אריזה או משלוח
לאחר מכן ניתן לעיין במידע הטכני שסופק כדי לקבוע את התצורה המתאימה.
מדוע לבחור בתצורה זו
המפרטים הזמינים מספקים מספר שילובים של קוטר צינור, אורך, דירוג לחץ וגודל חיבור במקום להגביל את הקונים לסידור צינור קבוע אחד.
יתרונות הרכש העיקריים כוללים:
- • תצורות קוטר צינור מרובות
- • אפשרויות אורך צינור של 12 מ', 15 מ' ו-21 מ'
- • מפרטי לחץ של 17 בר ו-21 בר
- • אפשרויות חיבור 3/8, 1/2 ו-3/4 NPT
- • נקה מידע תצורה לבחירת הפרויקט
זה מקל על הקונים להשוות את המפרט הזמין עם מערכת ההגנה מפני אש הקיימת שלהם לפני ביצוע הזמנה.
שאלות נפוצות
למה משמש סליל צינור מתכת?
הוא משמש לאחסון וארגון צינור כיבוי תוך שמירה על הצינור זמין לפריסה מבוקרת כאשר נדרש ציוד כיבוי אש.
אילו גדלי צינורות זמינים?
התצורות המפורטות כוללות קטרים פנימיים של צינור של 10 מ"מ, 13 מ"מ ו-19 מ"מ, עם קטרים חיצוניים מתאימים של 15 מ"מ, 19 מ"מ ו-27 מ"מ.
אילו אורכי צינור זמינים?
אורכי הצינור הזמינים המוצגים במפרט הם 12 מ', 15 מ' ו-21 מ'.
אילו דירוגי לחץ זמינים?
המפרטים המסופקים כוללים דירוגי לחץ מרביים של 17 בר ו-21 בר.
אילו גדלי חיבורי NPT זמינים?
תצורות החיבור הזמינות כוללות 3/8, 1/2 ו-3/4 NPT. יציאת הצינור מוגדרת כהברגה זכרית NPT וכניסת הסליל כהברגה נקבה NPT.
האם אני יכול לבקש תצורה ספציפית?
כֵּן. קונים יכולים לספק את קוטר הצינור הנדרש, אורך, דירוג לחץ, גודל חיבור, כמות ודרישות הפרויקט לאישור תצורה לפני ההזמנה.
בקש תצורת מוצר
עבור התקנה חדשה להגנה מפני אש, פרויקט החלפת ציוד, הזמנת הפצה או תוכנית רכש חוזרת, ספק את מפרטי הצינור הנדרשים, דרישות החיבור, הכמות ומידע ההתקנה. לאחר מכן ניתן לבדוק את התצורה שנבחרה מול היישום המיועד לפני הצעת מחיר וייצור.
