תצורת כבלים ונתונים טכניים
סוג הכבל, מפרט -חתך, אורך, מתח, זרם, אביזרים ומשקל כולל הם גורמים חשובים בבחירת תצורת סליל מתאימה. הנתונים הבאים מספקים את שילובי הכבלים הזמינים ואת המספרים המתאימים.
| אביזרים | מפרט כבל (מ"ר) | אורך כבל (מ') | וולט (V) | מגבר (A) | משקל (ק"ג) | משקל (ק"ג) | מס' מקביל. |
|---|---|---|---|---|---|---|---|
| כבל, תקע, שקע | 3+1.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| כבל (ללא תקע ושקע) | 3+2.5 | 9 | 220 | 10 | 9 | 8 | 1 |
| כבל, תקע, שקע | 3+1.5 | 15 | 220 | 10 | 12 | 9 | 2 |
| כבל (ללא תקע ושקע) | 3+1.5+1 | 12 | 380 | 10 | 12 | 9 | 2 |
| כבל (ללא תקע ושקע) | 3×2.5+1×1.5 | 12 | 380 | 16 | 12 | 9 | 2 |
| כבל אות | 6×1 | 12 | 24 | 3 | 11 | 9 | 2 |
| כבל (ללא תקע ושקע) | 3×2.5+1×1.5 | 15 | 380 | 16 | 22 | 16 | 3 |
| כבל (ללא תקע ושקע) | 3×4+1×2.5 | 15 | 380 | 20 | 23 | 16 | 3 |
| כבל (ללא תקע ושקע) | 3×2.5+1×1.5 | 21 | 380 | 16 | 27 | 19 | 4 |
| כבל (ללא תקע ושקע) | 3×6+1×1.5 | 15 | 380 | 30 | 27 | 19 | 4 |
| כבל (ללא תקע ושקע) | 5+2.5 | 15 | 380 | 16 | 26 | 19 | 4 |
| כבל (ללא תקע ושקע) | 3×6+2×4 | 15 | 380 | 30 | 29 | 19 | 4 |
| כבל (ללא תקע ושקע) | 12+1.5 | 15 | -- | -- | 10 | 26 | 4 |
| כבל רשת | -- | 20 | -- | -- | -- | 20 | 4 |
| כבל (ללא תקע ושקע) | 3×2.5+1×1.5 | 30 | 380 | 16 | 34 | 23 | 5 |
| כבל (ללא תקע ושקע) | 3×6+1×4 | 23 | 380 | 30 | 36 | 23 | 5 |
| כבל (ללא תקע ושקע) | 3×6+1×4 | 25 | 380 | 30 | 37 | 23 | 5 |
| כבל (ללא תקע ושקע) | 3×6+2×4 | 20 | 380 | 30 | 36 | 23 | 5 |
| כבל רשת | -- | 30 | -- | -- | -- | 24 | 5 |
| כבל (ללא תקע ושקע) | 3×2.5+1.5 | 30 | 380 | 16 | 48 | 37 | 7 |
| כבל (ללא תקע ושקע) | 5+10 | 20 | 380 | 30 | 64 | 37 | 7 |
| כבל, לפיד ריתוך | 1×75 | 15 | 90 | 400 | 382 | 367 | 0472 |
| כבל, לפיד ריתוך | 1×75 | 23 | 90 | 400 | 6441 | - | - |
| כבל שטוח, כבל לא מסופק | 13+4 | 13 | -- | 20 | 5050 | 4705 | 97630 |
| כבל (ללא תקע ושקע) | 36+2 | 470 | 380 | 30 | 6040 | 5824 | 60536 |
הערה: שתי עמודות המשקל נשמרות כמפורט בנתונים הטכניים המקוריים. המספרים והערכים המתאימים בסגנון-המימד נשמרים גם הם ללא פרשנות מחודשת. אנא אשר את המשמעות המיועדת של שדות אלה עם הספק או השרטוט הטכני לפני פרסוםם כמפרטי ממדים.
עקרון הפעלה-אביבי

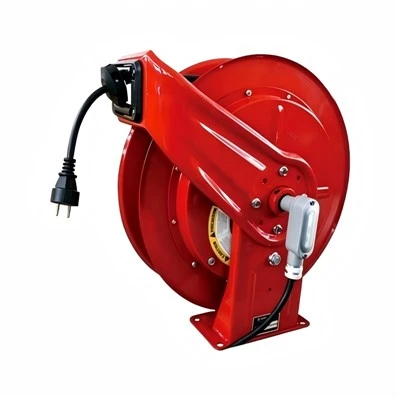

סליל הכבלים החשמלי המונע עם קפיצים משתמש באנרגיה מכנית מאוחסנת כדי לסייע בנסיגת כבל.
כאשר הכבל נמשך החוצה, הסליל מסתובב והקפיץ הפנימי צובר מתח. לאחר שחרור הכבל, הקפיץ מניע את הסליל בכיוון ההפוך, ומחזיר את הכבל לכיוון המיקום שלו.
ניתן להבין את מחזור הפעולה כ:
משוך ← הארכה ← השתמש ← שחרור ← חזרה ← אחסן
עקרון הפעלה מכני זה הופך את הגלגלת למתאים לסביבות עבודה שבהן יש להאריך ולהחזיר שוב ושוב כבלי חשמל.
ניהול כבלים לאזורי עבודה
כבלי חשמל רופפים עלולים לתפוס שטח רצפה ולהקשות על ארגון אזורי העבודה. סליל נשלף מספק מיקום ייעודי לאחסון כבלים תוך שהוא מאפשר למפעיל לגשת לאורך הכבל הנדרש.
טווח עבודה מתכוונן
המפעיל יכול להאריך את הכבל מהמיקום המאוחסן שלו לכיוון אזור העבודה. טווח ההגעה הנדרש תלוי באורך הכבל הנבחר ובמיקום ההתקנה.
החזרת כבלים אוטומטית
לאחר שחרור הכבל, מנגנון הקפיץ מסייע בהחזרתו לסליל. זה מפחית את סלילה ידנית של כבל במהלך פעולה שגרתית.
כבל רופף מופחת
כבל שאינו בשימוש נותר כרוך סביב הסליל במקום להישאר על פני תחנת עבודה, רצפה או אזור ציוד.
אחסון כבלים מרכזי
הסליל יוצר נקודת אחסון קבועה לכבל החשמל, מה שיכול לפשט את ארגון הכבלים סביב ציוד בשימוש תכוף.
אפשרויות תצורה חשמלית
הנתונים הזמינים מכסים תצורות כבלים חשמליות מרובות, מיישומי כבלי אות-מתחים נמוכים יותר ועד לתצורות של כבלי ריתוך- גבוהים יותר.
דוגמאות במפרטים שסופקו כוללות:
- • כבל אות 24V עם 3A
- • תצורות 220V עם 10A
- • תצורות 380 וולט עם 10 A, 16 A, 20 A ו-30 A
- • כבל ריתוך 90V עם 400A
- • תצורות כבל רשת ללא מתח או זרם מוגדרים
ערכים אלה הם ספציפיים לתצורה-ואין להתייחס אליהם כאל דירוג חשמלי אוניברסלי עבור כל סליל. יש להתאים את דרישות הכבל, המתח, הזרם, המחבר והיישום לפני ההזמנה.
אורך כבל ומרחק עבודה
אורך הכבל קובע עד כמה החיבור החשמלי יכול להגיע מנקודת התקנת הסליל.
התצורות המסופקות כוללות אורכי כבל הנעים בין 9 מ' ל-70 מ', תלוי בסוג הכבל ובתצורה המתאימה.
| אורך כבל | תצורות לדוגמה |
|---|---|
| 9 m | תצורות כבל 220V |
| 12 m | 380 וולט ותצורות כבל אות |
| 13 m | תצורת כבל שטוח |
| 15 m | תצורות מרובות של כבלי חשמל וריתוך |
| 20 m | תצורות הקשורות לרשת, חשמל וריתוך- |
| 21 m | כבל חשמל 380V |
| 23 m | כבל ריתוך וכבל 380V |
| 25 m | כבל חשמל 380V |
| 30 m | כבל חשמל ורשת 380V |
| 70 m | כבל חשמל 380V |
תצורות כבלים ארוכות יותר דורשות קיבולת סליל מתאימה ויש להעריך אותן יחד עם קוטר, משקל ודרישות תפעול כבל.
אביזרים ואפשרויות כבלים
התצורות הזמינות כוללות מספר סידורי אביזרים. חלק מהערכים מסופקים עם כבל וגם עם תקע/שקע, בעוד שאחרים מופיעים ככבלים ללא תקע ושקע.
האפשרויות המסופקות כוללות:
- • כבל עם תקע ושקע
- • כבל ללא תקע ושקע
- • כבל איתות
- • כבל רשת
- • כבל ריתוך עם לפיד ריתוך
- • כבל שטוח ללא כבל מסופק
בחירת האביזרים צריכה להתאים לציוד המחובר ולהתקנה המיועדת.
שיקולי הרכבה והתקנה
מיקום ההרכבה משפיע על אופן הארכת והחזרת הכבל. לפני ההתקנה, יש להעריך את מיקום הסליל ביחס למפעיל, לציוד המחובר ולשטח העבודה הפנוי.
שיקולים חשובים כוללים:
- • משטח הרכבה ותמיכה
- • כיוון יציאת כבל
- • מרחק עבודה נדרש
- • ציוד מקיף
- • נתיב תנועת כבל
- • גישה לבדיקה ותחזוקה
יש למקם את הסליל כך שהכבל יוכל לנוע באופן טבעי במהלך הפעולה ללא הפרעות מיותרות ממבנים מסביב.
יישומים
ניתן להשתמש בסליל הכבלים החשמלי הקפיץ בסביבות שבהן יש צורך לגשת שוב ושוב לכבלים החשמליים ולהחזירם למצב אחסון מוגדר.
תחנות עבודה תעשייתיות
עובדי ייצור יכולים לגשת לחשמל עבור כלים או ציוד תוך שמירה על ארגון כבל שאינו בשימוש.
אזורי תחזוקה
צוותי תחזוקה נעים לעתים קרובות בין עמדות ציוד שונות. סידור כבלים נשלף יכול לספק נקודת חיבור נוחה בתוך אזור עבודה מוגדר.
סדנאות
סדנאות עם כלים חשמליים בשימוש תכוף יכולות להשתמש בסלילי כבלים כדי לצמצם כבלים רופפים סביב ספסלים ואזורי עבודה.
יישומי ריתוך
המפרטים המסופקים כוללים תצורות של כבלי ריתוך בדירוג של 90 וולט ו-400 A, עם אורך כבלים של 15 מ' ו-23 מ'. ניתן לשקול תצורות אלה עבור יישומי ציוד ריתוך תואמים.
אזורי מכונות וציוד
ניתן לשלב סלילי כבלים גם סביב מכונות או ציוד שבהם יש להאריך כבלי חשמל במהלך הפעולה ולאחסן לאחר מכן.
מדריך לבחירת כבלים
בחירת התצורה הנכונה דורשת מידע חשמלי ומכני כאחד.
1. אשר את העומס החשמלי
בדוק את המתח והזרם הנדרשים של הציוד לפני בחירת תצורת הכבל.
2. זהה את מפרט הכבלים
אשר את מפרט החתך-הדרוש ואת סידור המוליכים.
3. קבע את האורך הנדרש
מדוד את המרחק בין מיקום הסליל לנקודת העבודה הצפויה הרחוקה ביותר.
4. בדוק את קיבולת הסליל
קוטר הכבל, אורך הכבל ומשקל הכבל צריכים להתאים לקיבולת הסליל שנבחר.
5. אשר אביזרים
קבע אם היישום דורש תקע, שקע, לפיד ריתוך או סידור חיבור אחר.
6. סקור את סביבת העבודה
שקול את מיקום ההתקנה, תדירות תנועת הכבל, שטח ההרכבה הפנוי והציוד שמסביב.
נקודות תחזוקה ותפעול
בדיקה שגרתית עוזרת לזהות בעיות בכבלים או מכניות לפני שהן משפיעות על הפעולה הרגילה.
נקודות בדיקה מומלצות כוללות:
- • משטח כבלים ומצב בידוד
- • מצב תקע ושקע
- • מצב סלילת כבלים
- • התנהגות החזרת אביב
- • בית סליל
- • רכיבי הרכבה
- • חיבורי חשמל
יש להשתמש בכבל בתנאים החשמליים והמכאניים שצוינו. יש לבדוק כבלים פגומים, מחברים או תנועה חריגה של הגלגל לפני המשך השימוש.
תצורה עבור הזמנות OEM ופרויקטים
מכונות ומערכות חשמל שונות עשויות לדרוש שילובי כבלים שונים. מסיבה זו, רכישת פרויקט צריכה להתחיל עם מידע טכני מלא במקום בחירת סליל על סמך אורך הכבל בלבד.
קונים יכולים לספק:
- • מפרט כבל
- • אורך כבל נדרש
- • מתח
- • נוכחי
- • דרישות מחברים
- • שיטת התקנה
- • סביבת עבודה
- • כמות נדרשת
- • מידע על ציוד או שרטוטים
ניתן לעיין במידע זה כדי לזהות את התצורה המתאימה מהטווח הטכני הזמין.
בדיקות ייצור ואיכות
לאחר אישור התצורה, ניתן להמשיך בייצור בהתאם לדרישות הכבל והסליל שנבחרו.
- • אישור טכני:מפרטי הכבלים, אורך, דרישות חשמל, אביזרים ומידע על התקנה נבדקים.
- • הכנת רכיבים:רכיבי הסליל הנדרשים, הכבלים, המחברים ואביזרים שצוינו אחרים מוכנים בהתאם לתצורה המאושרת.
- • הַרכָּבָה:הכבל והרכיבים הנלווים מורכבים עם מנגנון הסליל בהתאם לדרישות המאושרות.
- • בדיקה פונקציונלית:המכלול המוגמר נבדק לגבי סלילה של כבל, התנהגות נסיגה, מצב ההרכבה ודרישות מוסכמות אחרות.
- • אריזה סופית:מוצרים מוכנים למשלוח לפי כמות ההזמנה ודרישות ההובלה.
בקרת איכות קפדנית מבטיחה עקביות מוצר עבור הזמנות רכש חוזרות.
למה להשתמש בעיצוב מונחה קפיצים{{0}?
מנגנון קפיצי-מספק דרך מעשית לנהל כבלים המורחבים ומאוחסנים שוב ושוב. במקום לפתול ידנית את כל הכבל לאחר כל פעולה, הקפיץ הפנימי מסייע בתנועת החזרה.
העיצוב יכול לעזור לספק:
- • נסיגת כבל אוטומטית
- • אחסון כבלים מוגדר
- • טווח עבודה גמיש יותר
- • מופחת כבל רופף סביב ציוד
- • גישה נוחה לפעולות חוזרות
ההתאמה בפועל תלויה בהתאמת הסליל לכבל החשמל ובתנאי העבודה של היישום.
מידע על רכש
התצורות הזמינות מכסות מפרטי כבלים שונים, אורכים, דירוגי חשמל, אביזרים ומספרים מתאימים. זה מספק לקונים מספר אפשרויות בעת ציון סליל עבור ציוד חשמלי או יישומים תעשייתיים.
לקבלת הצעת מחיר, מומלץ לספק את מפרט הכבל הנדרש, אורך, מתח, זרם, אביזרים, כמות ומידע התקנה. כאשר היישום כולל ציוד ריתוך, שילוב מכונות או מערכות חשמליות מיוחדות אחרות, ניתן גם לספק שרטוטים טכניים או מידע על ציוד לצורך סקירת תצורה.
שאלות נפוצות
מהו סליל כבלים חשמלי מונע-בקפיץ?
זהו התקן אחסון וניהול כבלים שמשתמש במנגנון קפיצי כדי לסייע בהחזרת כבל חשמלי לאחר הארכתו.
איזה אורכי כבלים זמינים?
הנתונים הטכניים שסופקו כוללים תצורות מ-9 מ' עד 70 מ', בהתאם לסוג הכבל והתצורה המתאימה.
אילו דירוגי חשמל רשומים?
הנתונים המסופקים כוללים תצורות של 24 וולט, 220 וולט, 380 וולט ו-90 וולט, עם ערכי זרם הנעים בין 3 A ל-400 A בהתאם ליישום הכבל.
האם תקעים ושקעים כלולים?
תצורות מסוימות מופיעות עם כבל, תקע ושקע, בעוד שאחרות מצוינות כבל ללא תקע ושקע. יש לאשר את תצורת האביזר הנדרשת בעת ההזמנה.
האם תצורות כבלי ריתוך זמינות?
כֵּן. הנתונים המסופקים כוללים כבל ריתוך עם לפיד ריתוך, באמצעות מפרט כבל 1×75, עם תצורות 90 V ו-400 A באורך 15 מ' ו-23 מ'.
האם ניתן להגדיר כבל רשת?
תצורות כבלי רשת כלולות בנתונים הטכניים שסופקו, באורך של 20 מ' ו-30 מ'. מתח וזרם מוצגים כבלתי מוגדרים עבור ערכים אלה.
כיצד עלי לבחור תצורה?
אשר תחילה את מפרט הכבל, האורך הנדרש, המתח, הזרם, האביזרים, תנאי ההתקנה וסביבת היישום. לאחר מכן ניתן להתאים את הפרטים הללו לתצורות הגלגלים הזמינות.
